ValintateollisuuspyörätPelkästään laitteen painon jakaminen pyörien lukumäärällä voi tuottaa harhaanjohtavia tuloksia. Ongelma pahenee, kun kone kantaa epäkeskistä kuormaa, liikkuu epätasaisilla lattioilla, käyttää kuutta tai kahdeksaa pyörää tai toimii toistuvan törmäyksen alaisena.
Perus 3-pyöräkuorman valintaperiaate on hyödyllinen lähtökohdan määrittämisessä, mutta todellinen varustelu harvoin käyttäytyy täysin tasapainoisena alustana.
Suunnitteluryhmille, jotka suunnittelevat liikkuvia koneita, kärryjä, työasemia, automaattitrukkeja tai raskaita laitteita, tärkeämpi kysymys on:
Kuinka paljon kuormaa eniten kuormitettu pyörä todella kantaa käytön aikana?
Tämä opas keskittyy tähän kysymykseen. Peruspyörien kuormituslaskelmien toistamisen sijaan se tutkii epäkeskokuormitusta, usean pyörän kuorman jakautumista, dynaamista liikettä, ympäristön kuormitusta ja yleisiä valintavirheitä.
Yksinkertaiselle, tasaisesti kuormitetulle vaunulle teoreettinen kuorma per pyörä voi tarjota kohtuullisen lähtökohdan.
Todelliset varusteet voivat olla hyvin erilaisia.
Painopiste voi olla lähempänä kehyksen toista päätä. Akut, moottorit, pumput, hydraulikomponentit tai muut raskaat kokoonpanot voidaan asentaa yhdelle puolelle. Jäykkä runko voi siirtää lisäkuormaa tietyille pyörille, kun lattia on epätasainen.
Yleisiä syitä pyörän epätasaiseen kuormitukseen ovat:
· Raskaat komponentit asennettu lähelle tason toista päätä
· Akut tai moottorit asennettu toiselle puolelle
· Työkaluja tai materiaaleja on säilytetty epätasaisesti
· Pitkät laiterungot korkealla painopisteellä
· Jäykät rungot, jotka toimivat epätasaisilla lattioilla
· Rampit, kynnykset, lattialiitokset ja laajenemisraot
· Äkillinen käynnistys, pysähtyminen tai kääntyminen
· Hinaus tai AGV-käyttö
· Valmistus- ja asennustoleranssit
Tämä tarkoittaa, että keskimääräinen kuorma pyörää kohti ei välttämättä ole raskaimmin kuormitetun pyörän todellinen kuorma.
Vaativissa teollisuuslaitteissa tämä ero voi määrittää, toimiiko pyörä luotettavasti vai onko laakerissa, pyörässä, kannakkeessa tai kiinnitysvirheessä ennenaikainen.
Epäkeskinen kuorma syntyy, kun laitteiston painopiste ja sen hyötykuorma eivät ole linjassa pyörän sijoittelun geometrisen keskipisteen kanssa.
Harkitse 600 kg:n liikuteltavaa testipenkkiä.
Jos kuorma jakautuu tasaisesti, pyörän kuormat voivat olla suhteellisen tasapainossa. Mutta oletetaan, että noin 70 % kokonaispainosta on keskittynyt lavan takaosaan, johon on asennettu kaksi pyörää.
Takapari voi siis kantaa paljon suuremman osan kokonaiskuormasta.
Käytännön tekninen laskelma voidaan ilmaista seuraavasti:
Vaadittu kapasiteetti raskaasti kuormitettua pyörää kohti =(kokonaisbruttopaino × arvioitu keskikuormitussuhde ÷ pyörien lukumäärä raskaasti kuormitetulla puolella) × turvallisuuskerroin
Esimerkiksi:
· Kokonaisbruttopaino: 600 kg
· Arvioitu takakuormitussuhde: 70 %
· Takapyörät: 2
· Varmuuskerroin: 1.5
Laskeminen:
(600 × 0,70 ÷ 2) × 1,5 = 315 kg
Tässä yksinkertaistetussa skenaariossa pyörän valinta perustuu vain:
600 ÷ 4 = 150 kg
aliarvioi huomattavasti takapyörien kantaman kuorman.
Tarkka kuorman jakautuminen tulisi ihanteellisesti varmistaa laitteen painopisteen sijainnin, rungon geometrian ja kuormitustestitietojen perusteella. Yllä oleva 70 %:n luku on pikemminkin tekninen esimerkki kuin yleinen jakelusääntö.
Epäkeskinen kuormitus yleensä
Tämä kysymys koskee erityisesti:
· Siirrettävät konetelineet
· Akku- ja energiavarastokaapit
· Teollisuuden työasemat
· Hitsauspöydät
· Työkalukärryt
· Pumppu- ja kompressorialustat
· Lääketieteelliset laitteet
· Materiaalinkäsittelykärryt
· AGV-lavat
· Pitkät teollisuuskehykset
Laitteissa, joiden painopiste on selvästi siirtynyt, pyörän valinnan tulisi alkaa eniten kuormitetulta puolelta, eikä kaikkien pyörien keskimääräisestä kuormituksesta.
Pyörien lisääminen näyttää lisäävän kantavuutta, koska kokonaispaino jakautuu useammille pyörille.
Käytännössä kuormanjako on harvoin täydellistä.
Kuuden pyörän alusta ei välttämättä aseta tasan kuudesosaa painostaan jokaiselle pyörälle. Sama koskee kahdeksanpyöräisiä alustoja.
Useat tekijät voivat estää tasaisen kuormituksen:
· Lattian epätasaisuudet
· Rungon taipuma
· Pyörän asennuskorkeuserot
· Hitsaus- tai valmistustoleranssit
· Epätasainen pyörän halkaisija
· Erilaiset kääntösuunnat
· Hyötykuorman sijainti
· Rungon jäykkyys
· Akseliväli ja pyörien etäisyys
Jäykkä alusta voi jopa siirtää suhteettoman paljon kuormaa harvemmille pyörille, kun rungon jokin osa kohtaa lattian epäsäännöllisyyden.
Tästä syystä insinöörit käyttävät toisinaan tehokasta kuormanjako-oletusta sen sijaan, että yksinkertaisesti jakaisivat kokonaispainon pyörien kokonaismäärällä.
Esimerkiksi 8-pyöräinen kone voi teoreettisesti jakaa kuorman kahdeksalle pyörälle, mutta sen varsinaisessa suunnittelulaskelmassa voi käyttää vähemmän tehokkaita kantavia pisteitä rungosta ja käyttöolosuhteista riippuen.
Tämä ei ole universaali kaava.
Sopiva tehokas jakaja riippuu:
· Pyörän asettelu
· Runkorakenne
· Pyöräväli
· Painopiste
· Lattian kunto
· Asennustoleranssit
· Onko laite paikallaan tai liikkumassa
Suurille teollisuusalustoille fyysinen kuormitustesti tai rakenneanalyysi voi antaa luotettavamman tuloksen kuin oletus täydellisestä kuorman jakautumisesta.
Yksi yleisimmistä pyörien valinnan virheistä on, että laitteiston kokonaispainoa verrataan vain pyörän staattiseen kuormitukseen.
Kone voi painaa 500 kg paikallaan, mutta siihen kohdistuu huomattavasti suurempia voimia, kun se lähtee liikkeelle, pysähtyy äkillisesti, kääntyy tai ylittää esteen.
Staattinen lataus
Staattisella kuormalla tarkoitetaan kuormaa, jota kuljetetaan laitteen ollessa paikallaan.
Sillä on merkitystä:
· Pysäköity koneet
· Säilytyskärryt
· Kiinteät työasemat
· Laitteiden sijoittelu
· Tasoitussovellukset
Dynaaminen lataus
Dynaaminen kuormitus tapahtuu laitteen liikkuessa.
Todellinen kuormitus voi kasvaa seuraavista syistä:
· Käynnistys ja pysäytys
· Kääntäminen
· Lattiavälit
· Kynnykset
· Rampit
· Epätasainen betoni
· Hinaus
· Toistuva vaikutus
· Toistuvat suunnanmuutokset
Tästä syystä pyörän dynaaminen kuormitus on otettava huomioon, kun laitetta siirretään rutiininomaisesti.
Pyörä, joka vaikuttaa riittävältä sen staattisen tehon perusteella, ei välttämättä tarjoa riittävää käyttöikää toistuvassa dynaamisessa kuormituksessa.
Käytännön insinöörikysymys
Sen sijaan että kysyisit:
"Voiko tämä pyörä pitää koneen kiinni?"
kysyä:
"Voiko tämä pyörä tukea konetta sen liikkuessa toistuvasti todellisissa lattia- ja käyttöolosuhteissa?"
Tämä ero on erityisen tärkeäraskaat teollisuuspyörätkäytetään tuotantolaitteissa.
Pyörän kantavuutta ei tule tarkastella toimintaympäristöstä riippumatta.
Sileä sisälattia ja karkea tehdaslattia asettavat erilaisia vaatimuksia pyörille, laakereille, kannakkeille ja asennustarvikkeille.
Käytännön tekninen viittaus voi näyttää tältä:
| Käyttökunto | Tyypillinen turvallisuuskerroinalue* | Valinnan huomioiminen |
| Sileä sisäbetoni, satunnaista liikettä | 1,3–1,5 | Yleinen teollisuuspyörä |

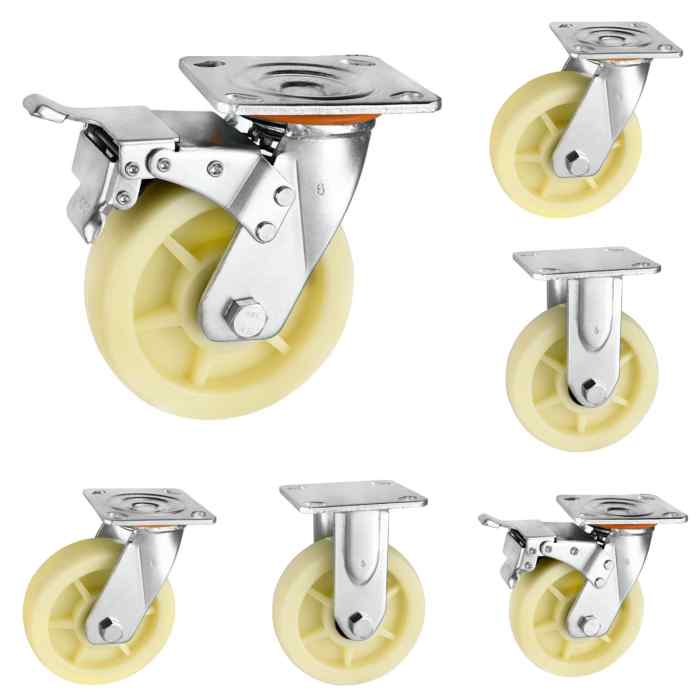

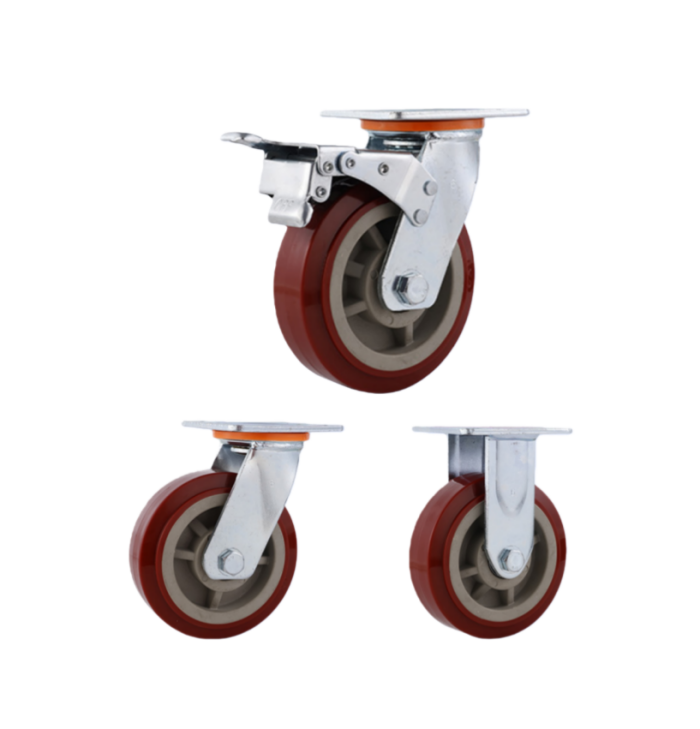

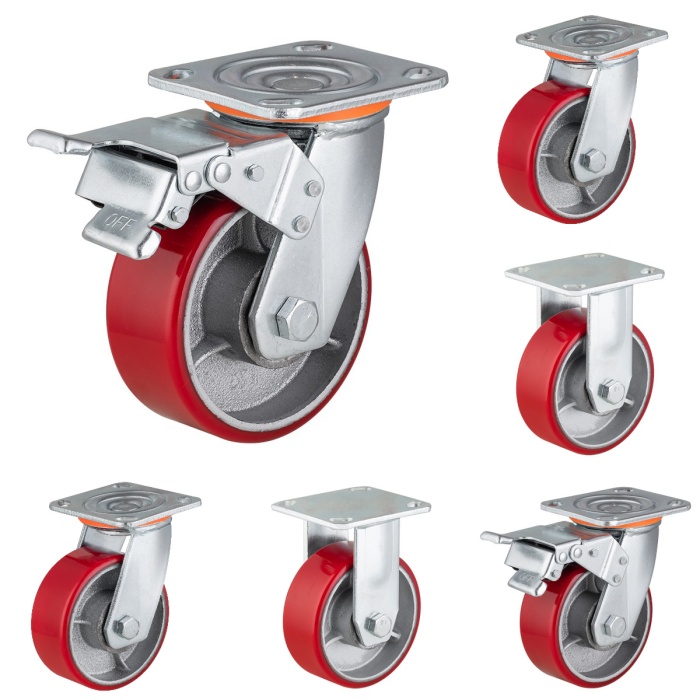

| Vakiotehdaslattia, tiheä liike | Noin 1.5 | Nylon tai PU teollisuuspyörä |
| Karkeat lattiat, rampit, kynnykset | 1,5–1,8 | Vahvistettu raskaaseen käyttöön tarkoitettu pyörä |
| Jatkuva raskas liike | 1,8–2,0 | Raskaaseen käyttöön tarkoitettu teollisuuspyörä |
| Korkea lämpötila tai syövyttävä ympäristö | 2.0+ tai materiaalin heikkeneminen | Sovelluskohtainen pyörän rakenne |
Lämpötila ja kemiallinen altistuminen
Korkea lämpötila voi heikentää joidenkin pyörämateriaalien ja voiteluaineiden suorituskykyä.
Syövyttävä ympäristö voi vaikuttaa:
· Kiinnikkeet
· Laakerit
· Akselit
· Kiinnikkeet
· Pyörän ytimet
Näissä sovelluksissa pelkkä numeerisen turvakertoimen lisääminen ei välttämättä ratkaise ongelmaa. Pyörän materiaalien ja rakenteen tulee myös sopia ympäristöön.
Esimerkiksi riittävän nimelliskuormituksen omaavan pyörän käyttöikä voi silti olla lyhyt, jos sen pyörämateriaali tai metalliosat eivät sovellu käyttöolosuhteisiin.
Tapaus 1: Keskustan ulkopuolella ladattu mobiilikärry
Liikkuva kärry painaa noin 520 kg ja siinä on neljä pyörää.
Insinööritiimi laskee aluksi:
520 ÷ 4 = 130 kg per pyörä
Näin ollen 150 kg:n pyörä näyttää riittävältä.
Suurin osa laitemassasta on kuitenkin keskittynyt kärryn toiselle puolelle. Käytön aikana molemmat pyörät kokevat sen puolen huomattavasti suuremman kuormituksen.
Useiden viikkojen jälkeen raskaasti kuormitetut pyörät näyttävät:
· Pyörän muodonmuutos
· Laakerin melu
· Kannattimen taivutus
· Ennenaikainen kuluminen
Laskelma ei välttämättä mennyt pieleen matemaattisesti.
Ongelmana olioletus tasaisesta kuorman jakautumisesta.
Parempi tapa on arvioida kuormitussuhde raskaasti kuormitetulla puolella ja mitoittaa pyörät sen mukaan.
Tapaus 2: Six Caster Machine Platform
Kuuden samanlaisen pyörän päälle on asennettu 1 800 kilon kone.
Yksinkertainen laskelma antaa:
1 800 ÷ 6 = 300 kg per pyörä
Koneen runko on kuitenkin jäykkä ja tehtaan lattia ei ole täysin tasainen.
Kun kone liikkuu, useat pyörät eivät jaa kuormaa tasaisesti. Tuloksena on suurempi paikallinen kuormitus, erityisesti lattiasaumojen tai kynnysten ylittäessä.
Tässä tilanteessa suunnittelutiimin tulee harkita:
· Tehokkaat kantavat kohdat
· Rungon jäykkyys
· Pyörän kiinnitystoleranssit
· Dynaaminen vaikutus
· Pyörän materiaali
· Lattiaolosuhteet
Tavoitteena ei ole vain asentaa lisää pyöriä. Sen tarkoituksena on varmistaa, että pyörän sijoittelu ja runko mahdollistavat kuorman luotettavan kuljettamisen.
Ennen kuin viimeistelet pyörän tekniset tiedot, suorita seuraavat tarkistukset.
1. Vahvista todellinen bruttopaino
Sisältää:
· Laitteen paino
· Suurin hyötykuorma
· Työkalut
· Paristot
· Lisävarusteet
· Kulutustarvikkeet
· Kaikki irrotettavat osat, jotka voivat jäädä paikalleen käytön aikana
Älä laske pyörän kapasiteettia laitteen tyhjäpainosta, jos kone toimii normaalisti täyteen kuormitettuna.
2. Tunnista painopiste
Kysyä:
· Onko kuorma keskitetty?
· Onko suurin osa painosta toisessa päässä?
· Onko toinen puoli raskaampi?
· Onko painopiste korkealla?
· Muuttuuko hyötykuorman asento käytön aikana?
Laske epäkeskolaitteiden todennäköinen kuormitus eniten kuormitetulle pyörälle tai pyöräryhmälle.
3. Tarkista pyörän asettelu
Arvostelu:
· Pyörien lukumäärä
· Pyörien väli
· Akseliväli
· Kääntyvät ja jäykät pyörien asennot
· Asennuspaikat
· Rungon mitat
Useammat pyörät eivät automaattisesti takaa tasaista kuorman jakautumista.
4. Erottele staattiset ja dynaamiset vaatimukset
Jos laite liikkuu säännöllisesti, käytä dynaamista arvoa keskeisenä valintaparametrina.
Harkitse:
· Ajonopeus
· Käynnistys- ja pysäytystaajuus
· Kääntäminen
· Hinaus
· Lattiavälit
· Rampit
· Kynnykset
· Iskutaajuus
5. Käytä asianmukaista turvamarginaalia
Valitse turvakerroin todellisen käyttöympäristön mukaan sen sijaan, että käytät yhtä numeroa jokaiselle sovellukselle.
6. Sovita pyörän rakenne ympäristöön
Tarkista:
· Pyörän materiaali
· Laakerityyppi
· Kannakkeen materiaali
· Korroosionkestävyys
· Lämpötilankestävyys
· Kemiallinen altistuminen
· Lattian suojausvaatimukset
Tämä viimeinen vaihe on tärkeä, koska kantavuus ei yksin määrää käyttöikää.
3-pyöräkuorman valintaperiaate on hyödyllinen lähtökohta teollisuuspyörien mitoituksessa, mutta se ei ole laskennan loppu.
Kun laitteista tulee raskaampia, pidempiä, liikkuvia tai kuormitettuja epätasaisesti, useat muut tekijät tulevat tärkeiksi:
· Epäkeskinen kuormanjako
· Tehokkaat kantavat kohdat
· Dynaaminen lataus
· Lattia ja käyttöolosuhteet
· Turvatekijän säätö
· Pyörän ja kannattimen materiaali
· Rungon jäykkyys ja asennustarkkuus
Eniten kuormitetun pyörän – ei keskimääräisen pyörän – pitäisi tehdä kapasiteettipäätös vaativissa sovelluksissa.
OEM-laitteiden valmistajille tämä sovelluspohjainen lähestymistapa voi vähentää ennenaikaisen pyörän kulumisen, laakerien vioittumisen, kannattimen muodonmuutosten ja odottamattomien vaihtokustannusten riskiä.
CMCL pyörät, kiinalainenteollisuuspyörätvalmistaja, tekee yhteistyötä laitevalmistajien kanssa raskaiden liikkuvien laitteiden, konealustojen, kärryjen ja muiden teollisten sovellusten pyörissä. Sen tekninen lähestymistapa ottaa huomioon kuorman jakautumisen, käyttöympäristön, pyörän materiaalin ja asennusvaatimukset sen sijaan, että luottaisi pelkästään nimelliskapasiteettiin.
Kun valitset pyörää uudelle koneelle tai liikkuvalle alustalle, aloita todellisesta kuormitusreitistä ja käyttöolosuhteista. Oikea laskelma ei tarkoita pelkästään painon kantavan pyörän löytämistä – vaan sen ymmärtämistä, mikä pyörä kantaa painoa, missä olosuhteissa ja kuinka kauan.
