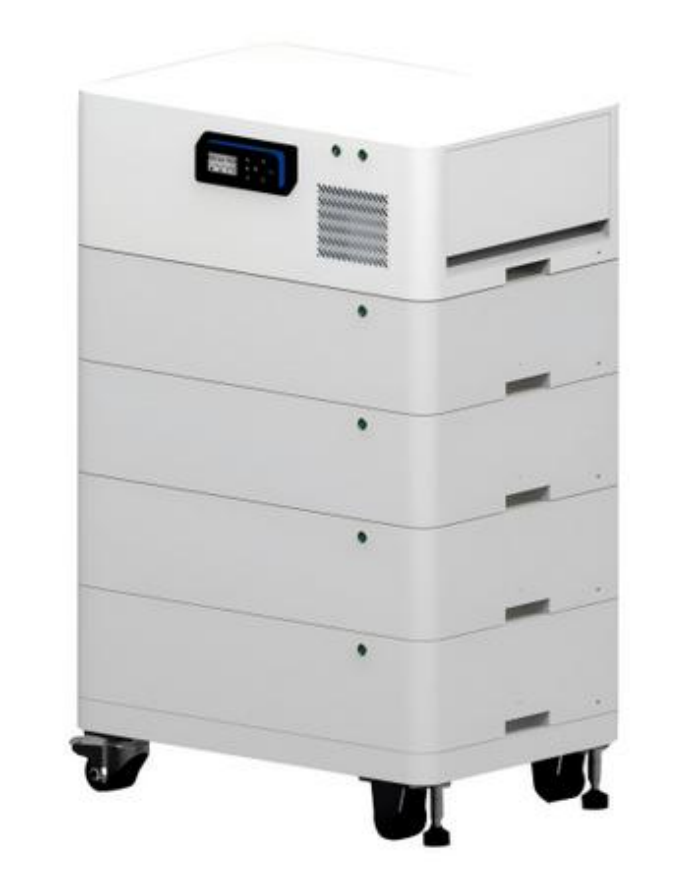

Asuinrakentamisen energian varastointikaapit ovat yhä kompaktimpia, modulaarisempia ja helpompia asentaa. Pinoavissa akkujärjestelmissä kaapin alla olevan laitteiston on kuitenkin kestettävä suhteellisen suuri laitepaino rajoitetussa asennustilassa.
Tämä luo erityisen pyörän vaatimuksen. Pyörän tulee sopia kaapin pohjarakenteeseen, tarjota riittävä kantavuus ja mahdollistaa laitteiden asennon muuttaminen tarvittaessa ilman, että kaappi tulee tarpeettoman korkeaksi.
Kotitalouksiin pinottavia energiavarastokaappeja kehittäville valmistajille raskaat tasoituspyörät voivat olla käytännöllinen laitteistovaihtoehto, koska pyörä ja säädettävä tukimekanismi on integroitu yhdeksi kokoonpanoksi.
Energiavarastokaapin alla käytettävä pyörä ei ole vain pieni pyörä, joka on kiinnitetty koteloon.
Kaappi voi sisältää useita akkumoduuleja, sähkökomponentteja, jäähdytysjärjestelmiä ja suojarakenteita. Kun järjestelmä raskaammaksi tulee, pyörän on toimittava käytettävissä olevan asennustilan sisällä säilyttäen samalla riittävä mekaaninen lujuus.
Pinottavien kaappimallien kohdalla useat ominaisuudet ovat erityisen tärkeitä:
· Riittävä kuormitus koko kaappiin
· Kompaktit asennusmitat
· Sopiva pyörän kokonaiskorkeus
· Sopiva pyörämateriaali asennuslattiaan
· Luotettava kääntöliike, kun kaappi asetetaan uudelleen
· Säädettävä tuki kiinteään asennukseen
· Kaapin rungon kanssa yhteensopivat asennuslevyt ja reikäkuviot
Oikea kokoonpano riippuu siksi kaapin suunnittelusta eikä pelkästään suurimman saatavilla olevan pyörän valinnasta.
Asuinrakentamisen energiavarastolaitteistoissa yksi pyöräkoko ei välttämättä sovi jokaiseen kaappiin.
Erilaiset akkukapasiteetit, kaapin mitat ja pohjarunkorakenteet voivat johtaa merkittävästi erilaisiin kuormitusvaatimuksiin. CMCL tarjoaa kaksi tärkeintä vaaituspyörän kokoonpanoa, joita voidaan harkita näissä sovelluksissa.

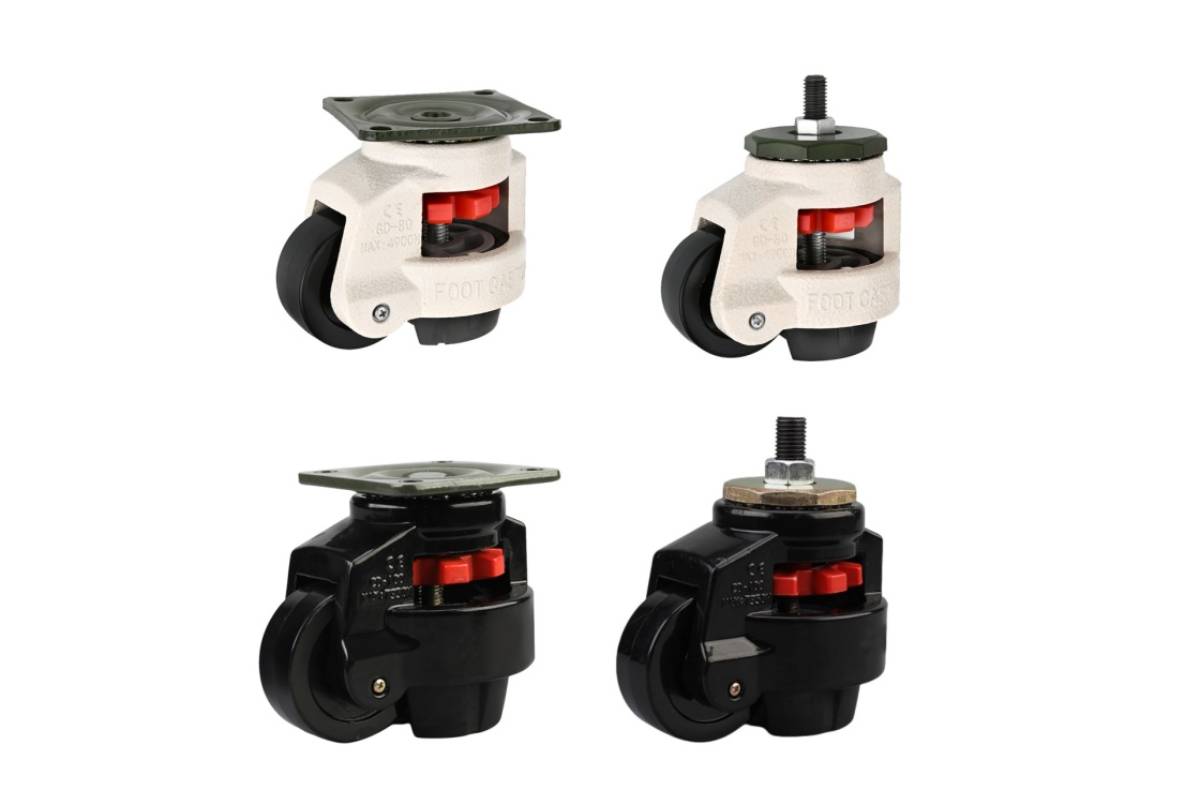

TheSäädettävät tasoituspyörätsarja on suunniteltu sovelluksiin, jotka vaativat laajempaa kuormituskapasiteettia.
Mallit vaihtelevat välillä 40 F - 150 F, ja nimelliskapasiteetti on noin 50 kg - 1 500 kg pyörää kohden mallista riippuen.
Pyörässä käytetään hiiliteräskannatinta ja Nylon 6 -pyörää, joissa on galvanoituja ja jauhemaalattuja pintakäsittelyjä erilaisiin käyttötarpeisiin.
Säädettävät tasoituspyörät -sarjan suuri etu on saatavilla olevien kokojen ja asennuskokoonpanojen valikoima. Erilaisia asennuslevyjä ja reikäkuvioita voidaan valita kaapin alakehyksen mukaan.
Tämä tekee sarjasta sopivan valmistajille, jotka kehittävät eri kaappikokoja samassa energiavarastotuoteperheessä.
Esimerkiksi suhteellisen kompakti kaappi voi vaatia pienemmän kapasiteetin pyörän, jolla on pienempi asennustila, kun taas useita akkumoduuleja sisältävä kaappi voi vaatia suuremman kapasiteetin.
Koko kaapin rakenteen muuttamisen sijaan valmistajat voivat valita pyörän tekniset tiedot, jotka vastaavat todellisia mekaanisia vaatimuksia.

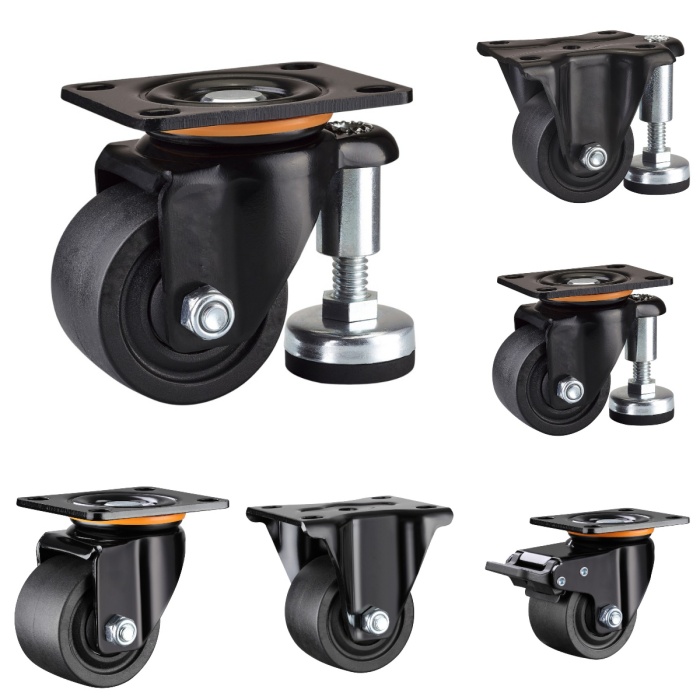

Kaikki kodin akkukaapit eivät vaadi suurta teollisuuspyörää.
Kaappeihin, joissa asennustilaa on rajoitetusti, kompakti raskas tasoituspyörä voi olla sopivampi.
Toinen sarja on saatavilla:
· 2 tuumaa
· 2,5 tuumaa
· 3 tuumaa
· 4 tuumaa
Nimelliskapasiteetti on noin 300–700 kg pyörää kohden mallista ja kokoonpanosta riippuen.
Suhteellisen kompakti rakenne auttaa valmistajia säilyttämään matalamman profiilin kaapin suunnittelun samalla, kun ne tarjoavat silti huomattavan kantokyvyn.
Näitä pyöriä voidaan harkita sisätiloissa sijaitsevissa energian varastointikaapeissa, jotka on asennettu seuraaviin kohteisiin:
· Asuin kodinhoitohuoneet
· Autotallit
· Laitehuoneet
· Sisähuoltoalueet
· Pienet kaupalliset energiavarastotilat
Lopullinen pyörän materiaali ja kokoonpano tulee valita lattiapinnan ja odotetun liiketaajuuden mukaan.
Yksi akkukaappien valmistajien suunnittelunäkökohta on kotelon alla oleva tila.
Perinteisen pyörän käyttö yhdessä itsenäisen tasausjalan kanssa vaatii lisäasennuksia ja komponentteja. Integroitu tasoituspyörä yhdistää vierintä- ja tukitoiminnot yhteen kokoonpanoon.
Tämä voi tarjota useita käytännön etuja kaapin kehittämisen aikana:
Pyörä ja tukimekanismi yhdistetään, mikä vähentää yksittäisten laitteistoosien määrää kaapin alla.
Yksi kiinnityspiste voi tarjota sekä liikkuvuuden että kiinteän tuen valitusta kokoonpanosta riippuen.
Kaappi voidaan sijoittaa uudelleen asennuksen tai huollon aikana ilman tukilaitteiston irrottamista.
Kompakti pyöräkokoonpano voi auttaa valmistajia hallitsemaan asuinrakennuksen energian varastointikotelon alla olevaa tilaa.
OEM-projekteissa nämä yksityiskohdat voivat olla tärkeitä, koska pyörä on osa mekaanista suunnittelua eikä lisävaruste, joka lisätään sen jälkeen, kun kaappi on jo viimeistelty.
Lopullisen valinnan tulee perustua todelliseen kuormitetun kaapin painoon, pyörien lukumäärään, asennusrakenteeseen, kaapin korkeuteen ja lattian olosuhteisiin.
Valmistajien tulee myös miettiä, miten kuorma jakautuu kaappia siirrettäessä. Staattinen kuormituskyky ei yksinään kuvaa kaikkia asennuksen tai uudelleensijoituksen aikana ilmeneviä olosuhteita.
OEM- ja ODM-projekteissa pyörien valinta tulisi ihanteellisesti aloittaa kaapin rungon suunnitteluvaiheessa.
Seuraavat mitat tulee vahvistaa ennen tuotantoa:
1. Käytettävissä oleva asennustila
2. Asennuslevyn mitat
3. Reikien etäisyys
4. Vaadittu pyörän korkeus
5. Kaapin kokonaispaino
6. Odotettu pyöräkuorma
7. Lattian pinta
8. Vaadittu liiketaajuus
9. Kaapin alla oleva välys
10. Haluttu kiinteän tuen korkeus
Näiden parametrien antaminen pyörän valmistajalle mahdollistaa pyörän kokoonpanon arvioinnin ennen kuin kaappi tulee massatuotantoon.
Tämä on erityisen hyödyllistä pinottavissa akkukaapeissa, koska pyörän korkeuden muutos voi vaikuttaa kaapin kokonaiskorkeuteen, kun taas asennusasennon muutos voi vaatia muutoksia alarunkoon.
Paras pyörä pinottavaan energian varastointikaappiin ei välttämättä ole suurin tai kapasiteetiltaan suurin malli.
Parempi tapa on sovittaa pyörä yhteen kaapin painon, asennusrakenteen, käytettävissä olevan tilan, vaaditun korkeuden, pyörän halkaisijan ja asennusympäristön kanssa.
Kevyemmille tai rajoitetuille kaappeille kompaktit 2–4 tuumaaMatalaprofiiliset pyörät voi tarjota sopivan tasapainon koon ja kantavuuden välillä. Raskaampiin tai monipuolisempiin kaappimalleihin 40F–150F säädettävät tasoituspyörät tarjoavat laajemman valikoiman kapasiteettia ja asennusvaihtoehtoja.
Valmistajille, jotka kehittävät seuraavan sukupolven kotitalouksien akkujen säilytysjärjestelmiä, CMCL® tasoituspyörät tarjoavat konfiguroitavia laitteistovaihtoehtoja liikkuvuuden ja säädettävän tuen integroimiseksi kaappirakenteeseen suunnitteluprosessin alusta lähtien. CMCL® on ISO 9001:2015 -sertifioitu, ja sen pyörätuotteille voidaan tehdä suolasumutestaus korroosionkestävyyden arvioimiseksi. Valitut tuotteet ovat saatavilla myös RoHS-sertifikaatilla, mikä tukee valmistajia erilaisilla ympäristö- ja vaatimustenmukaisuusvaatimuksilla.
Viime kädessä oikean pyörän valinnan tulee perustua kaapin todelliseen kuormitukseen, rakenteeseen, käyttöympäristöön ja liikkuvuusvaatimuksiin sen sijaan, että valittaisiin vain korkeimman luokan malli.
