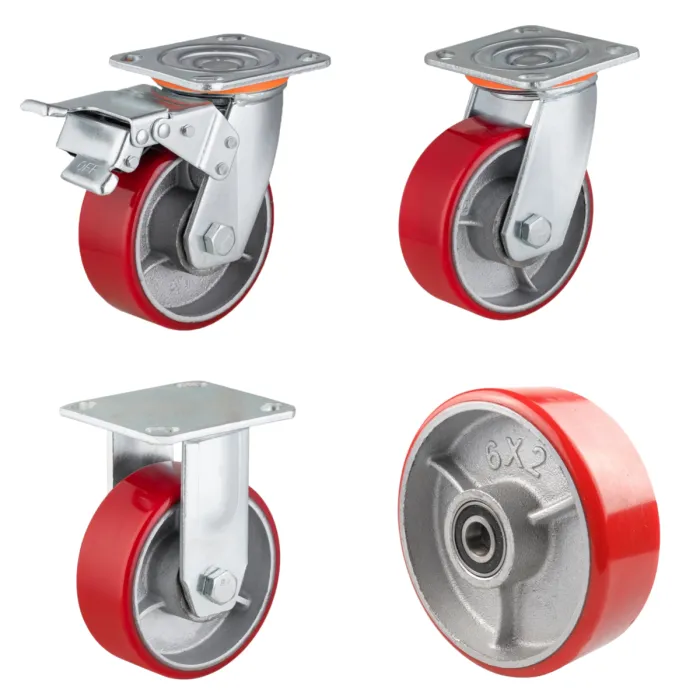

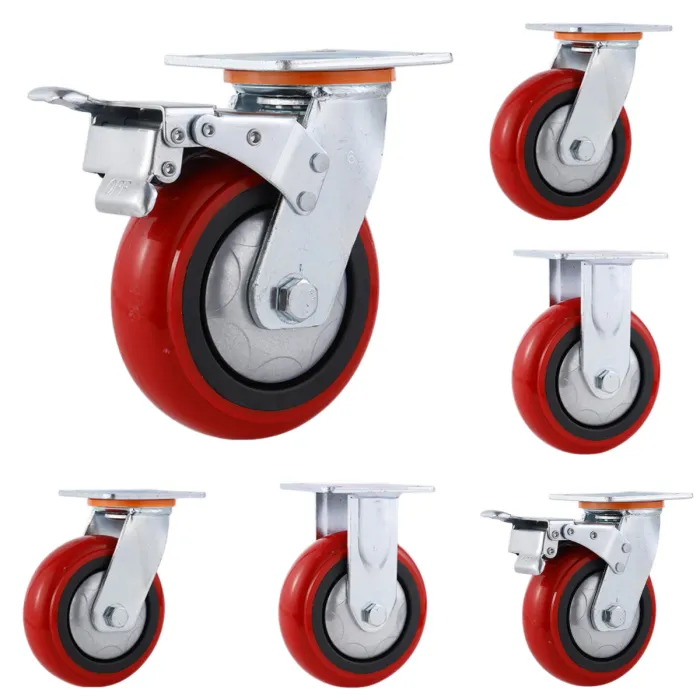

Ammattimainen teollisuuspyörien valmistaja, jolla on laaja kokemus kentältä, CMCL Casters on havainnut, että virheelliset kuormituslaskelmat ovat yksi tärkeimmistä pyörään liittyvien vikojen syistä. Tämä opas selittää teollisuuden vakiopyörien kuorman laskentakaavan ja teknisen logiikan laajasti hyväksytyn 4-pyörän asennus-, 3-pyöräkuorman valintaperiaatteen takana. Menetelmää käytetään yleisesti varastokärryissä, teollisuuden käsittelylaitteissa, lääketieteellisissä vaunuissa, automatisoiduissa koneissa ja räätälöityissä mobiilijärjestelmissä.
Toisin kuin staattiset hyllyjärjestelmät,teollinen pyöräsovelluksissa on otettava huomioon dynaamiset kuormitukset, epätasaiset lattiat, tärinä ja iskuvoimat liikkeen aikana. Pelkästään staattisiin painolaskelmiin luottaminen johtaa usein riittämättömään kantavuuteen.

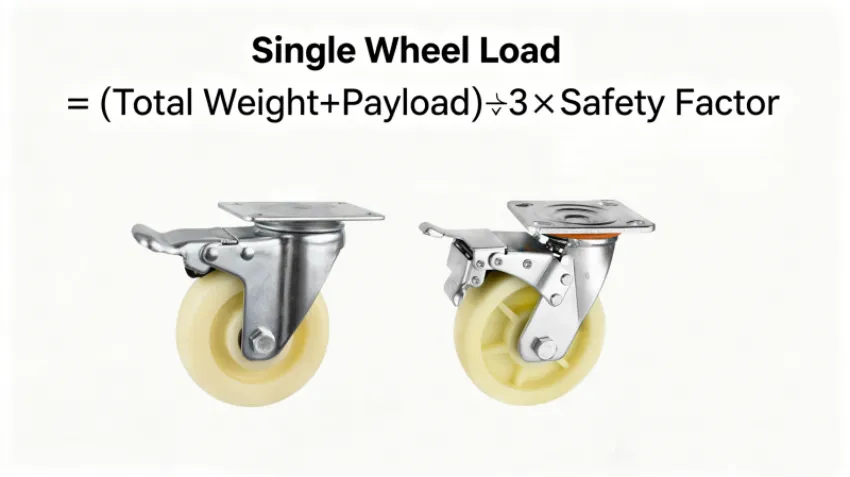

Yhden pyörän kuorma = (laitteiston kokonaispaino + enimmäiskuorman paino) ÷ 3 × turvallisuuskerroin
A. Laitteen kokonaispaino: Kärryn, telineen, koneen tai liikkuvan laitteen omapaino.
B. Suurin kuorman paino: Suurin paino, jonka laite on suunniteltu kestämään käytön aikana.
C. Jaa 3:lla 4:n sijaan: Neljän pyörän asennusten perusperiaate, selitetään myöhemmin tässä artikkelissa.
D. Turvallisuustekijä: Tyypillisesti 1,3–1,5 tavallisissa teollisuusympäristöissä. Epätasaisille lattioille, usein liikkuville tai iskualttiille sovelluksille suositellaan turvakerrointa 1,5–2,0.
Varastovaunu painaa80 kg ja kantaa enimmäiskuorman400 kg.
Kokonaispaino:
80 kg + 400 kg = 480 kg
Vaadittu yhden pyörän kapasiteetti:
480 ÷ 3 × 1,3 = 208 kg
Valintatulos: Jokaisen pyörän vähimmäiskuormituskyvyn tulee olla208 kg120 kg:n sijaan, joka saadaan jakamalla kokonaispaino neljällä.
Monet käyttäjät kysyvät: Jos kärryssä on neljä pyörää, miksi et jaa kuormaa neljällä?
Vastaus tulee todellisista käyttöolosuhteista teoreettisten laskelmien sijaan.
Olipa lattia betoni, epoksipinnoitettu tai laatoitettu, pieniä epätasaisuuksia löytyy aina. Lattian epätasaisuuksista ja rakenteellisista toleransseista johtuen kaikkien neljän pyörän on erittäin vaikea kantaa kuormaa tasaisesti koko ajan.
Käytännössä useimmat nelipyöräiset kärryt muodostavat luonnollisesti vakaan kolmipistetukijärjestelmän, jossa kolme pyörää kantaa suurimman osan kuormasta, kun taas neljäs pyörä kantaa vähän tai ei ollenkaan.
Tämä on ensisijainen syy siihen, miksi teollisuusinsinöörit käyttävät 3-pyörän kantavuusperiaatetta.
Kun laite liikkuu poikki:
A. Liikuntasaumat
B. Lattiavälit
C. Rampit
D. Epätasaiset pinnat
E. Kynnykset
kuorman jakautuminen muuttuu välittömästi.
Tietyillä hetkillä vain kaksi tai kolme pyörää voi absorboida suurimman osan iskuvoimasta. Nämä väliaikaiset kuormituspiikit voivat ylittää teoreettisen keskimääräisen kuormituksen merkittävästi.
Jos pyörän valinta perustuu nelipyörän keskiarvoon, ylikuormitushäiriöt tulevat paljon todennäköisemmiksi.
Jopa tarkkuusvalmistuksessa pieniä eroja:
A. Asennusreikien paikat
B. Kehyksen tasaisuus
C. Kiinnikkeen korkeus
D. Asennustarkkuus
voi aiheuttaa epätasaisen kuorman jakautumisen.
Tämän seurauksena yksi pyörä voi jatkuvasti kantaa enemmän painoa kuin muut.
3-pyörän kantavuusperiaatteen huomioimatta jättäminen on yksi yleisimmistä pyörän vikojen syistä.
Vuosien projektikokemuksen perusteella CMCL-insinöörit kohtaavat usein seuraavat ongelmat:
A. Pyörien kulutuspinnan muodonmuutos ja litteät tahrat
B. Taivutetut pyöränkannattimet
C. Laakerien ylikuormitus ja ennenaikainen vika
D. Lisääntynyt vierintävastus
E. Huono ohjattavuus
F. Kärryn heiluminen liikkeen aikana
G. Kasvaneet ylläpito- ja vaihtokustannukset
H. Mahdolliset työpaikan turvallisuusriskit
Näitä ongelmia esiintyy usein silloinkin, kun valittu pyörä näyttää täyttävän teoreettisen kuormitusvaatimuksen.
3-pyörän muunnosperiaate koskee ensisijaisesti nelipyöräisiä laitteita.
Laske kuorma kaikkien kolmen pyörän keskimääräisen kuormituksen ja sopivan turvakertoimen perusteella. Kuorman jakautuminen on yleensä tasapainoisempaa.
Käytä alan standardin mukaista 3-pyöräkuorman laskentamenetelmää.
Raskaiden laitteiden, joissa on kuusi tai kahdeksan pyörää, insinöörit laskevat yleensä noin 70–80 %:n perusteella teoreettisesta keskimääräisestä kuormituksen jakautumisesta säilyttäen samalla riittävän dynaamisen kuormituksen.
Sama suunnitteluperiaate pätee erikoispyöräratkaisuihin. Valitsetpa sitten korkean lämpötilan pyörät uuneihin, leivontalaitteisiin ja lämpökäsittelykoneisiin tai antistaattisia pyöriä elektroniikkavalmistukseen, puhdastiloihin ja puolijohdelaitoksiin, kantavuus tulee aina laskea kolmen pyörän kantavuusperiaatteella säilyttäen samalla riittävä turvamarginaali dynaamisiin käyttöolosuhteisiin.
Kuormalaskenta on oikean pyörän valinnan perusta ja määrää usein laitteiden yleisen käyttöiän. Perustuu laajaan kokemukseen logistiikan, valmistuksen, lääketieteen, elintarviketeollisuuden ja elektroniikkateollisuuden asiakkaiden palvelemisesta. Pelkästään laskettua kuormaa vastaavan pyörän valinta lyhentää usein käyttöikää.Teollisuusuuneissa ja -laitteissa käytettävien korkean lämpötilan pyörien on kestettävä suorituskykyä, mutta steriloitujen lämpötilojen on kestettävä korkeita lämpötiloja. ESD-herkissä ympäristöissä käytettävien antistaattisten pyörien on yhdistettävä luotettava sähköstaattisen purkauksen suojaus ja riittävä kuormituskyky. Ruostumattomasta teräksestä valmistettuja pyöriä saatetaan tarvita syövyttävissä ympäristöissä tai pesussa. Oikean pyörän materiaalin ja kannakkeen suunnittelun valinta on yhtä tärkeää. Räätälöityjen vaunujen, teollisuuskoneiden ja raskaiden liikkuvien laitteiden osalta suositellaan vahvasti ammattimaisia kuormituslaskelmia.
CMCLCasters on erikoistunut teollisiin liikkuvuusratkaisuihin vaativiin työympäristöihin. CMCL tarjoaa sekä vakiopyöriä että räätälöityjä pyöräratkaisuja, jotka on suunniteltu vastaamaan erityisiä kuormitusvaatimuksia, ympäristöolosuhteita ja alan standardeja. Yhdistämällä tarkat kuormituslaskelmat sovelluskohtaiseen suunnittelutukeen CMCL auttaa asiakkaita maksimoimaan laitteiden turvallisuuden, toiminnan tehokkuuden ja pitkän aikavälin luotettavuuden.
